可靠安全，工业传动高品质之选

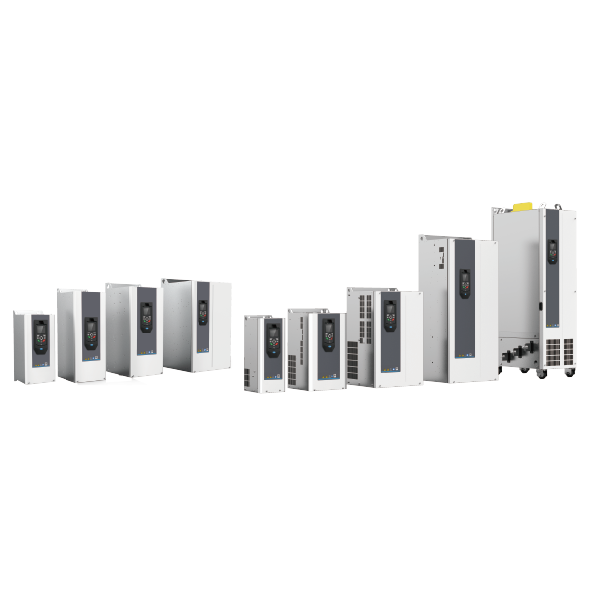

MD580S系列变频器是一款低压高性能工程型变频器，同时支持三相交流永磁同步电机、异步电机和同步磁阻电机的控制。变频器采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。应用于冶金、有色、建材、造纸、化工、市政等行业。
MD580S系列变频器是一款低压高性能工程型变频器，同时支持三相交流永磁同步电机、异步电机和同步磁阻电机的控制。变频器采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。应用于冶金、有色、建材、造纸、化工、市政等行业。
在线客服
客服一
产品详情
产品参数
产品特性及优点
变频器采用高性能的矢量控制技术，低速高转矩输出。具有良好的动态特性、超强的过载能力，可以驱动三相交流异步电机和三相交流永磁电机。具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。
安全保护
标配STO满足TUV SIL3安全认证；支持黑匣子循环故障监控；国内首家发证ATEX认证
稳定可靠
10年设计寿命；满足SEMI47要求，低电压穿越功能；无电抗器最大300米长线驱动
功能强大
支持同异步机驱动；7种通讯总线；全闭环应用
方便易用
独立24V供电，冗余调试；支持Type-C后台连接；连接器自由编程
| 规格 | 参数 | |
| 基本参数 | 输出频率 | V/f控制：0Hz~599Hz 矢量控制：0Hz~599Hz |
| 载波频率 | 0.8kHz~12kHz（不同机型有差异） | |
| 输入频率分辨率 | 数字设定：0.01Hz 模拟设定：最高频率×0.025% | |
| 变频器容量 | 0.75kW~450kW（400V系列） 5.5kW~250kW（690V系列） | |
| 输入电压 | 400V系列：三相380V AC ~ 480V AC（-15% ~ +10%）：323V AC~ 528V AC 690V系列：三相525V AC ~ 690V AC（-15% ~ +10%）：446V AC~795V AC | |
| 电机类型与控制方式 | 三相异步电机：V/f控制、无速度传感器矢量控制、有速度传感器矢量控制 永磁同步电机：无速度传感器矢量控制、有速度传感器矢量控制 | |
| 调速范围 | 1：50（异步电机V/f控制） 1：200（异步机无传感器矢量控制） 1：1000（异步机有传感器矢量控制） | |
| 速度控制精度 | ± 1.0%（V/f 控制） ± 0.5%（无传感器矢量控制） ± 0.02%（有传感器矢量控制） | |
| 速度波动 | ± 0.5%（无传感器矢量控制） ± 0.2%（有传感器矢量控制） | |
| 转矩响应 | < 20ms（无传感器矢量控制） < 3ms（有传感器矢量控制） | |
| 转矩控制模式 | 无传感器矢量控制、有传感器矢量控制 | |
| 转矩控制精度 | ± 5%，（无传感器矢量控制） ± 3%，（有传感器矢量控制） | |
| 过载能力 | 轻过载：110%I L 1分钟/5分钟 重过载：150%I H 1分钟/5分钟 | |
| 启动转矩 | 0.25Hz/150%（SVC），0Hz/180%（FVC） | |
| 转矩提升 | 自动转矩提升；手动转矩提升0.1％~30.0％ | |
| V/f曲线 | 五种方式：直线V/f、多点V/f、平方V/f、1.2\1.4\1.6\1.8V/f次方、V/f分离 | |
| 个性化功能 | 加减速曲线 | 直线或S曲线加减速方式 四种加减速时间，加减速时间范围0.0s~1000.0s |
| 内置PID | 1套PID参数，方便实现过程控制闭环控制系统 | |
| 通讯/总线 | RS485适配卡：支持Modbus-RTU协议 DP适配卡：支持PROFIBUS DP CANopen适配卡：支持CANopen协议 PROFINET IO适配卡：PROFINET IO工业以太网 Modbus TCP适配卡：支持Modbus TCP工业以太网 EtherNet/IP适配卡：支持EtherNet/IP协议 EtherCAT适配卡：支持EtherCAT协议 | |
| 运行命令通道 | 可通过SOP-20、InoDriveStudio、LED键盘、控制通道进行启停控制，支持端子启停控制 | |
| 给定值通道 | 2组设定值通道、电动电位计、多段值给定 | |
| 直流制动 | 启动直流制动电流值：0.0%~100.0% 启动直流制动时间：0.00s~100.00s 停机直流制动起始速度 0.0rpm~6000.0rpm 停机直流制动电流值：0.0%~100.0% 停机直流制动时间：0.00s~100.00s | |
| 点动控制 | 点动频率范围：-600.0%~+600.0% 点动加减速时间：0.0s~1000.0s | |
| 多段速运行 | 通过控制端子实现最多16段速运行 | |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | |
| 快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 | |
| 转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；矢量控制模式可实现转矩控制 | |
| VDC电压控制 | 通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 | |
| 多线程总线支持 | 支持5种现场总线：Modbus RTU、CANopen、PROFIBUS DP、PROFINET IO、Modbus TCP、 EtherCAT、EtherNet/IP | |
| 多编码器支持 | 支持差分、开路集电极、旋转变压器、ABZ&SSI全闭环、正余弦&SSI全闭环等编码器 | |
| 强大的后台软件 | 支持变频器参数操作及虚拟示波器功能 通过虚拟示波器可实现对变频器内部的状态监视 | |
| 电机过热保护 | 可支持电机温度传感器输入（PT100、PT1000、KTY-84、PTC-130） | |
| 运行两个控制通道、两个设定值通道分别可选 | ||
| 人机接口 | 模拟输入 | 2路标配AI： AI1：0V~10V/0mA~20mA输入，12位分辨率，校正精度0.5％，复用功能支持PT100/PT1000/PTC130/KTY84 AI2：0V~10V/0mA~20mA输入，12位分辨率，校正精度0.5％ 2路选配AI： AI3-AI4：0V~10V/0mA~20mA输入，12位分辨率，校正精度0.5％（扩展卡选配） |
| 模拟输出 | 2路标配AO：0V~10V/0mA~20mA通过跳线可选，分辨率12位，校正精度1％ 2路选配AO：0V~10V/0mA~20mA通过功能码可选，分辨率12位，校正精度1％（扩展卡选配） | |
| 数字输入 | 6路标配普通输入，可PNP、NPN输入方式选择，均可用户自定义 2路选配普通输入，可PNP、NPN输入方式选择，均可用户自定义（扩展卡选配） 1路高速输入，可PNP、NPN输入方式选择，输入频率<100kHz | |
| 数字输出 | 1路输出，支持普通输出和高速输出，普通输出可PNP、NPN输出方式选择，高速输出支持最高100kHz 3路标配继电器输出，可编程常开/常闭触点 2路选配继电器输出，可编程常开/常闭触点（扩展卡选配） | |
| 键盘显示 | 标配LED段码屏显示，选配外应LCD键盘 | |
| 保护功能 | 上电对地短路、电机过热（PTC）、变频器过流、变频器过载、电机过载、变频器过压、变频器欠压、变频器过热、输出缺相、输入缺相、通讯故障、电流检测故障、电机调谐故障、编码器故障检测、EEPROM读写故障、缓冲电阻故障、制动回路过流保护、制动电阻短路保护、制动管直通保护。 | |
