可靠安全，工业传动高品质之选

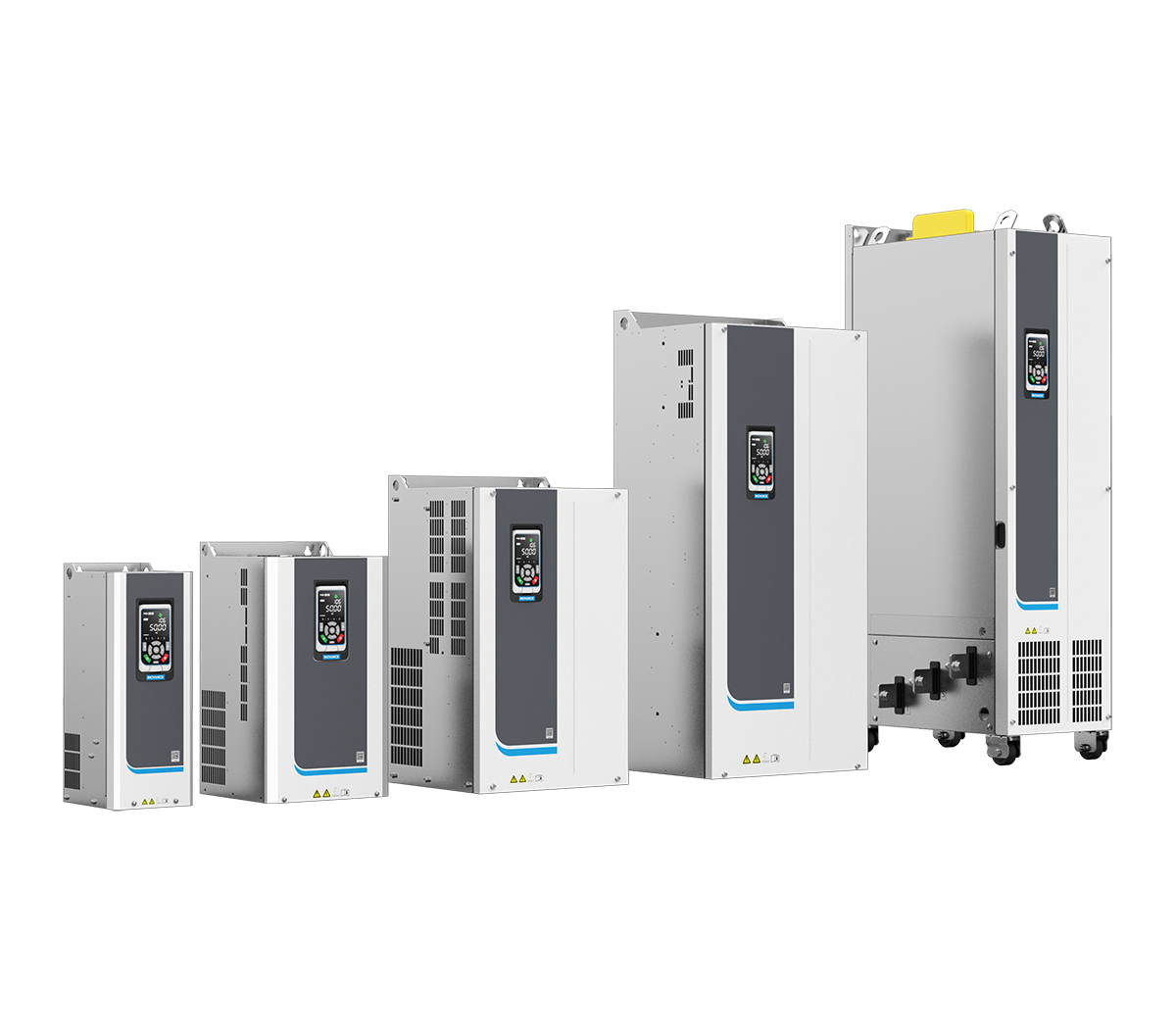

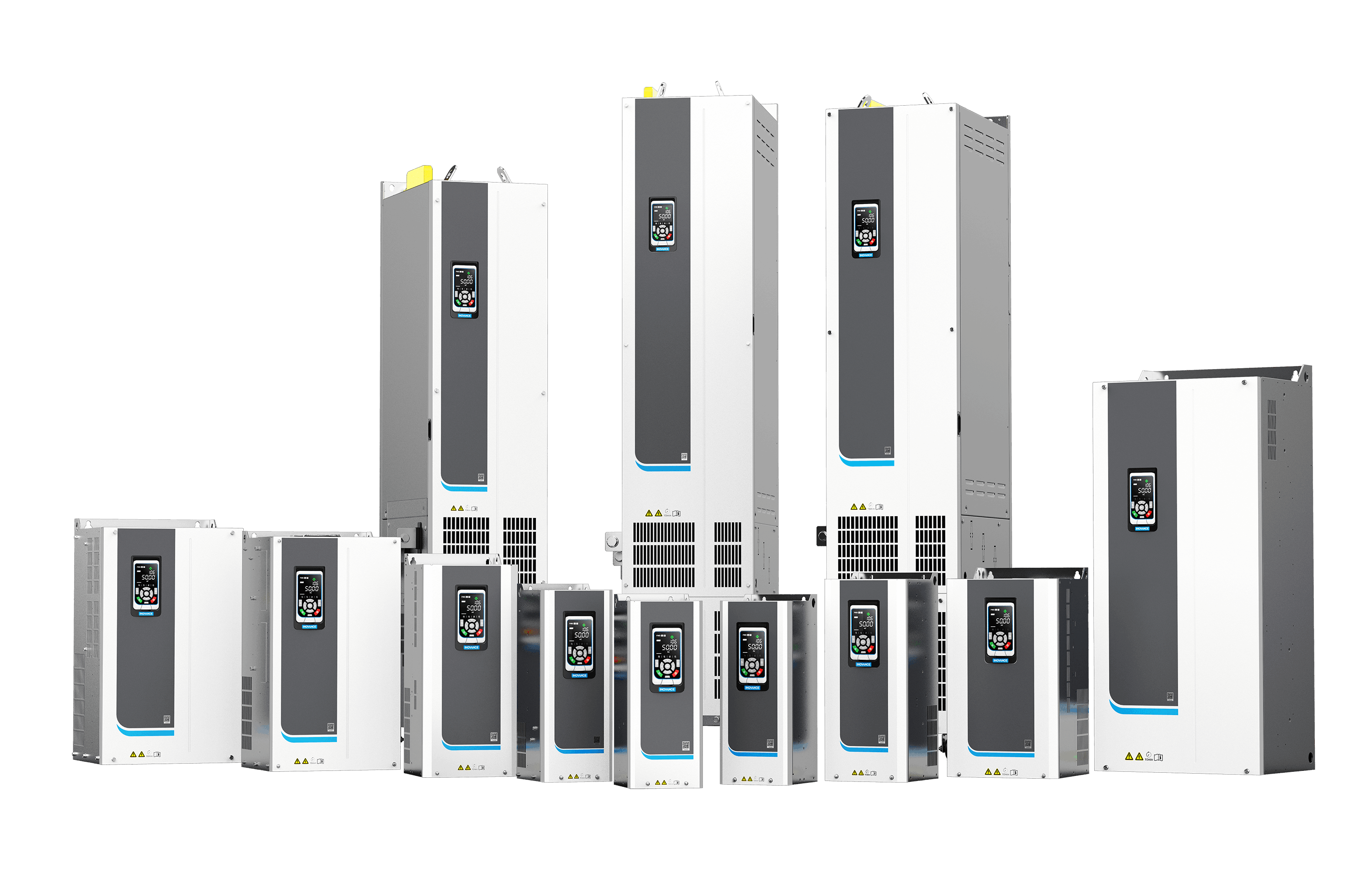

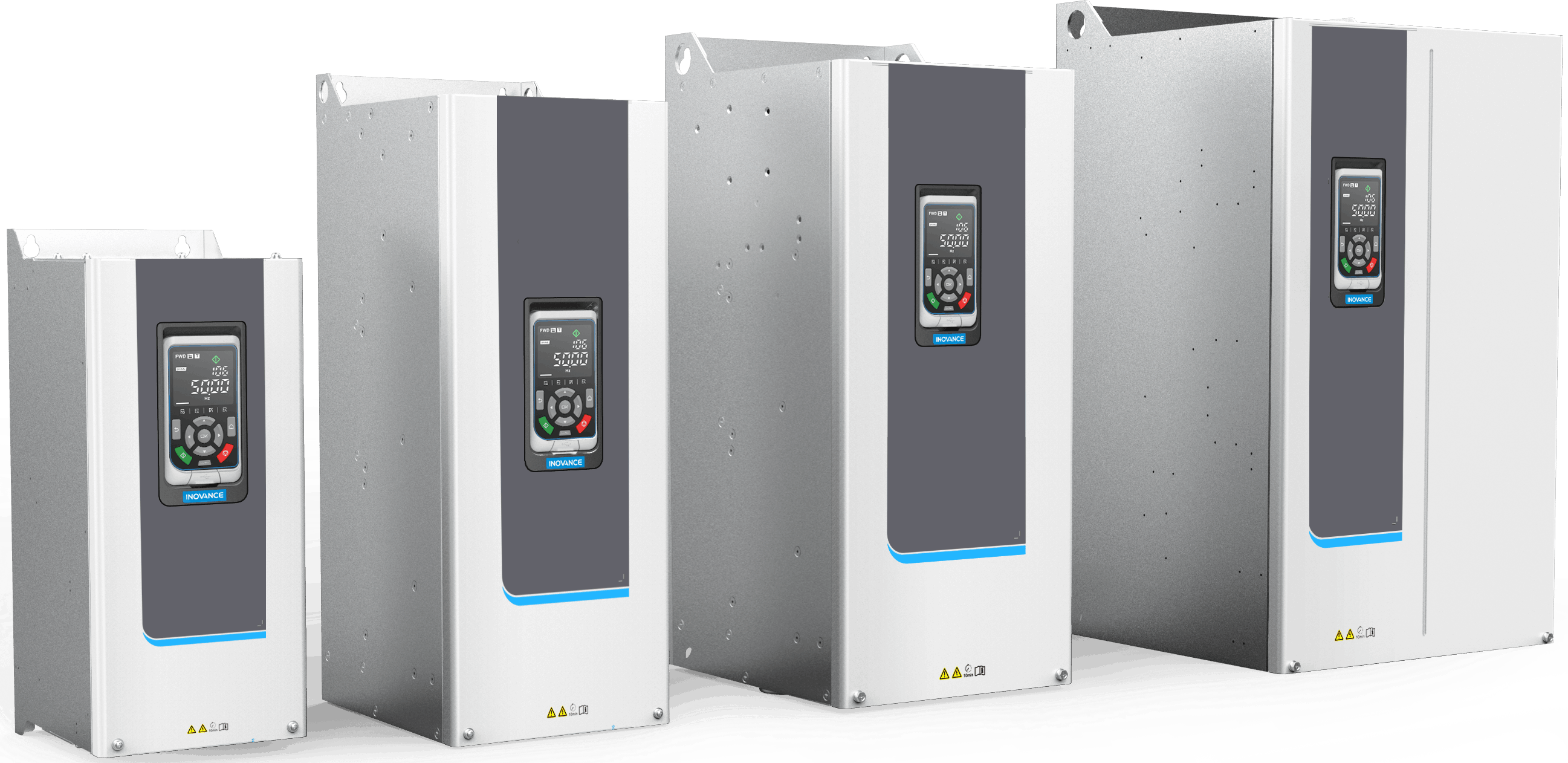

MD580 系列变频器是一款低压高性能工程型变频器，同时支持三相交流永磁同步电机和异步电机的控制。变频器采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。应用于冶金、有色、建材、造纸、化工、市政等行业。
MD580 系列变频器是一款低压高性能工程型变频器，同时支持三相交流永磁同步电机和异步电机的控制。变频器采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。应用于冶金、有色、建材、造纸、化工、市政等行业。
在线客服
客服一
产品详情
产品参数
产品特性及优点
变频器采用高性能的矢量控制技术，低速高转矩输出。具有良好的动态特性、超强的过载能力，可以驱动三相交流异步电机和三相交流永磁电机。具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。
安全保护
标配STO满足TUV SIL3安全认证；支持黑匣子循环故障监控；国内首家发证ATEX认证
稳定可靠
10年设计寿命；满足SEMI47要求，低电压穿越功能；无电抗器最大300米长线驱动
功能强大
支持同异步机驱动；7种通讯总线；全闭环应用
方便易用
独立24V供电，冗余调试；支持Type-C后台连接；连接器自由编程
| 规格 | 参数 | |
| 基本参数 | 输出频率 | V/F 控制：0 ~ 599 Hz 矢量控制：0 ~ 599 Hz |
| 载波频率 | 0.8 kHz ~ 12 kHz（不同机型有差异） | |
| 输入频率分辨率 | 数字设定：0.01 Hz | |
| 模拟设定：最高频率×0.025 % | ||
| 变频器容量 | 0.75kW~450kW（400V系列） 5.5kW~250kW（690V系列） | |
| 输入电压 | 400V系列：三相380V AC ~ 480V AC（-15% ~ +10%）：323V AC~ 528V AC 690V系列：三相525V AC ~ 690V AC（-15% ~ +10%）：446V AC~795V AC | |
| 电机类型与控制方式 | 三相异步电机：V/F 控制、无速度传感器矢量控制、有速度传感器矢量控制 永磁同步电机：无速度传感器矢量控制、有速度传感器矢量控制 | |
| 调速范围 | 1：50（异步电机VF 控制） | |
| 1：200（异步机无传感器矢量控制） | ||
| 1：1000（异步机有传感器矢量控制） | ||
| 速度控制精度 | ± 1.0%（VF 控制） | |
| ± 0.5%（无传感器矢量控制） | ||
| ± 0.02%（有传感器矢量控制） | ||
| 速度波动 | ± 0.5%（无传感器矢量控制） | |
| ± 0.2%（有传感器矢量控制） | ||
| 转矩响应 | < 20 ms（无传感器矢量控制） | |
| < 3 ms（有传感器矢量控制） | ||
| 转矩控制模式 | 无传感器矢量控制、有传感器矢量控制 | |
| 转矩控制精度 | ± 5%，（无传感器矢量控制） ± 3%，（有传感器矢量控制） | |
| 过载能力 | 轻过载：110%I L 1 分钟 /5 分钟 重过载：150%I H 1 分钟 /5 分钟 | |
| 启动转矩 | 0.25Hz/150%（SVC），0Hz/180%（FVC） | |
| 转矩提升 | 自动转矩提升；手动转矩提升0.1％ ~ 30.0％ | |
| V/F 曲线 | 五种方式：直线 VF、多点 VF、平方 VF、1.2\1.4\1.6\1.8VF 次方、VF 分离 | |
| 个性化功能 | 加减速曲线 | 直线或 S 曲线加减速方式 四种加减速时间，加减速时间范围 0.0~1000.0s |
| 通讯/ 总线 | RS485 适配卡：支持 Modbus-RTU 协议 DP 适配卡：支持 PROFIBUS DP CANopen 适配卡：支持 CANopen 协议 PROFINET IO 适配卡：PROFINET IO 工业以太网 MODBUS TCP 适配卡：支持 MODBUS TCP 工业以太网 EtherNet/IP 适配卡：支持 EtherNet/IP 协议 EtherCAT 适配卡：支持 EtherCAT 协议 | |
| 运行命令通道 | 可通过SOP-20、InoDriveStudio、LED 键盘、控制通道进行启停控制，支持端子启停控制 | |
| 给定值通道 | 2 组设定值通道、电动电位计、多段值给定 | |
| 直流制动 | 启动直流制动电流值：0.0%~100.0% 启动直流制动时间：0.00s~100.00s 停机直流制动起始速度 0.0~6000.0RPM 停机直流制动电流值：0.0%~100.0% 停机直流制动时间：0.00~100.00s | |
| 点动控制 | 点动频率范围：-600.0%~600.0% 点动加减速时间：0.0s~1000.0s | |
| 多段速运行 | 通过控制端子实现最多 16 段速运行 | |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | |
| 快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 | |
| 转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；矢量控制模式可实现转矩控制 | |
| VDC 电压控制 | 通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 | |
| 多线程总线支持 | 支持 5 种现场总线：MODBUS RTU、CANopen、PROFIBUSDP、PROFINET IO、MODBUS TCP、 EtherCAT、EtherNet/IP | |
| 多编码器支持 | 支持差分、开路集电极、旋转变压器、ABZ&SSI 全闭环、正余弦 &SSI 全闭环等编码器 | |
| 强大的后台软件 | 支持变频器参数操作及虚拟示波器功能 通过虚拟示波器可实现对变频器内部的状态监视 | |
| 电机过热保护 | 可支持电机温度传感器输入（PT100、PT1000、KTY-84、PTC-130） | |
| 运行两个控制通道、两个设定值通道分别可选 | ||
| 人机接口 | 模拟输入 | 2 路标配 AI：AI1：0-10V/0-20mA 输入，12 位分辨率，校正精度 0.5％，复用功能支持 PT100/PT1000/ PTC130/KTY84 AI2：0-10V/0-20mA 输入，12 位分辨率，校正精度 0.5％ 2 路选配 AI：AI3-AI4：0-10V/0-20mA 输入，12 位分辨率，校正精度 0.5％（扩展卡选配） |
| 模拟输出 | 2 路标配 AO：0 － 10V/0 － 20mA 通过跳线可选，分辨率 12 位，校正精度 1％ 2 路选配 AO：0 － 10V/0 － 20mA 通过功能码可选，分辨率 12 位，校正精度 1％（扩展卡选配） | |
| 数字输入 | 6 路标配普通输入，可 PNP、NPN 输入方式选择，均可用户自定义 2 路选配普通输入，可 PNP、NPN 输入方式选择，均可用户自定义（扩展卡选配） 1 路高速输入，可 PNP、NPN 输入方式选择，输入频率 <100kHz | |
| 数字输出 | 1 路输出，支持普通输出和高速输出，普通输出可 PNP、NPN 输出方式选择，高速输出支持最高 100kHz 3 路标配继电器输出，可编程常开 / 常闭触点 2 路选配继电器输出，可编程常开 / 常闭触点（扩展卡选配） | |
| 键盘显示 | 标配LED 段码屏显示，选配外应LCD 键盘 | |
| 保护功能 | 上电对地短路、电机过热（PTC）、变频器过流、变频器过载、电机过载、变频器过压、变频器欠压、变频器过热、输出缺相、输入缺相、通讯故障、电流检测故障、电机调谐故障、编码器故障检测、EEPROM 读写故障、缓冲电阻故障、制动回路过流保护、制动电阻短路保护、制动管直通保护。 | |
